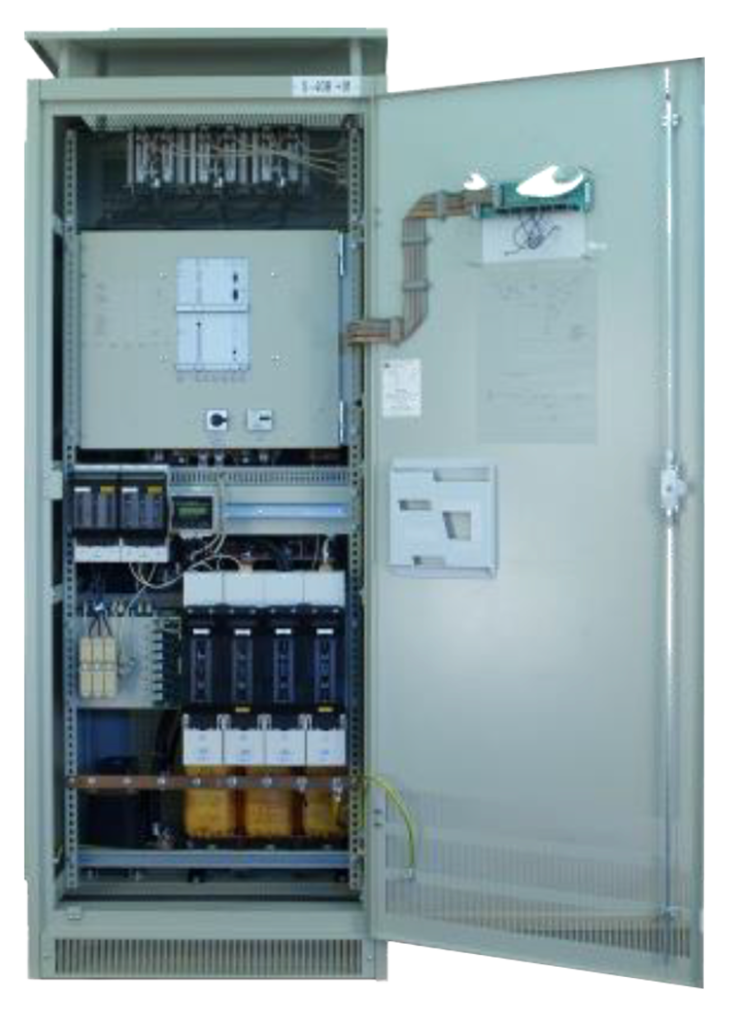

IGBT-Gleichrichter
Typ GR-3864
Bidirektionaler Gleichrichter mit TFT-Display
Mit unseren IGBT-Gleichrichtern werden moderne Stromversorgungslösungen unter Berücksichtigung geringer THDi-Werte und Energieeffizienz (geringe Scheinleistungsaufnahme, rückspeisefähig) realisiert.
Ausrüstung
- Rückspeisefähiger IGBT-Gleichrichter
- Geringe Restwelligkeit (<0,5%)
- Geringe Netzrückwirkungen durch PFC
- Anlagen Parallelschaltbar
- Eingangsschütz für Gleichrichter
- Automatische Ladung
- Programmierbarer Batterietest mit voller Nennleistung durch Netzrückspeisung
- Analoge Steuerung
- Mikroprozessorgesteuerte Überwachung
- Digitale Anzeige mit Eventringspeicher (nicht volatil); farbiges TFT-Panel mit Touchscreen
- Leistungsteil mit zweistufiger Temperaturüberwachung
- Galvanische Trennung zwischen Ein- und Ausgang
- 8 Fernsignale (potentialfreie Kontakte, konfigurierbar)
- RS232
Stand der Technik
- Hohe MTBF-Werte
- Leistungsfaktor Eingang bei Nennleistung >0,99
- Gesamtoberschwingungsverzerrung THDi < 6 %
- Benutzerfreundliche, intuitive Bedienung
- Temperaturgeregelte Ladespannung
- 3 Ladekennlinien IU (Automatisch)
- Ausführung gemäß aktueller Normen
Optionen
- Temperaturgeführte Ladespannung
- Erdschlussüberwachung
- Profibus, Modbus, SNMP und weitere Schnittstellen
- Erhöhte Schutzart (z.B. IP21)
- weitere Optionen auf Anfrage
Technische Daten (Ausführungsbeispiel)
Typ GR-3864
Nennleistung | bis 500 kW |
Gleichrichterausführung | IGBT, PWM, galvanisch getrennt (λ > 0,98) |
Eingangsspannung | 3/N/PE AC 400/230V |
Eingangsfrequenz | 50 (60) ± 5 % |
Ausgangsspannung | bis 1000 V |
Ausgangsstrom | bis 1250 A |
Spannungstoleranz | statisch: ± 1 |
Ausregelzeit | < 2 ms |
EMV Normen | EN 61439-1 |
Geräuschpegel | ca. 50 -70 dB(A) |
Kühlart | „AF“ verstärkte Kühlung |
Gesamtwirkungsgrad bei Nennlast | Typisch > 94% |
Zulässige Umweltbedingungen:
Lagerung gemäß EN 60721-3-1 | 1K21 / 1M11 +5 bis +40 °C |
Transport gemäß EN 60721-3-2 | 2K12 / 2M4 -45 bis +70 °C |
Betrieb gemäß EN 60721-3-3 | 3K22 / 3M11 +5 bis +40 °C
|
Zulässige Aufstellhöhe bei Nennlast | 1000 m über NN |
Lackierung | RAL 7035, Vollton Strukturlack |
Schutzart gemäß EN 60529 | IP 20 (Boden IP00) |
Überwachungen (konfigurierbar) |
|
Anzeige / Bedienung | TFT Touch-Screen-Display |
Fernsignale (konfigurierbare |
|
Je nach Konfiguration, Änderungen vorbehalten
