Frequenzwandler mit fester Ausgangsfrequenz / Bahnzulassung

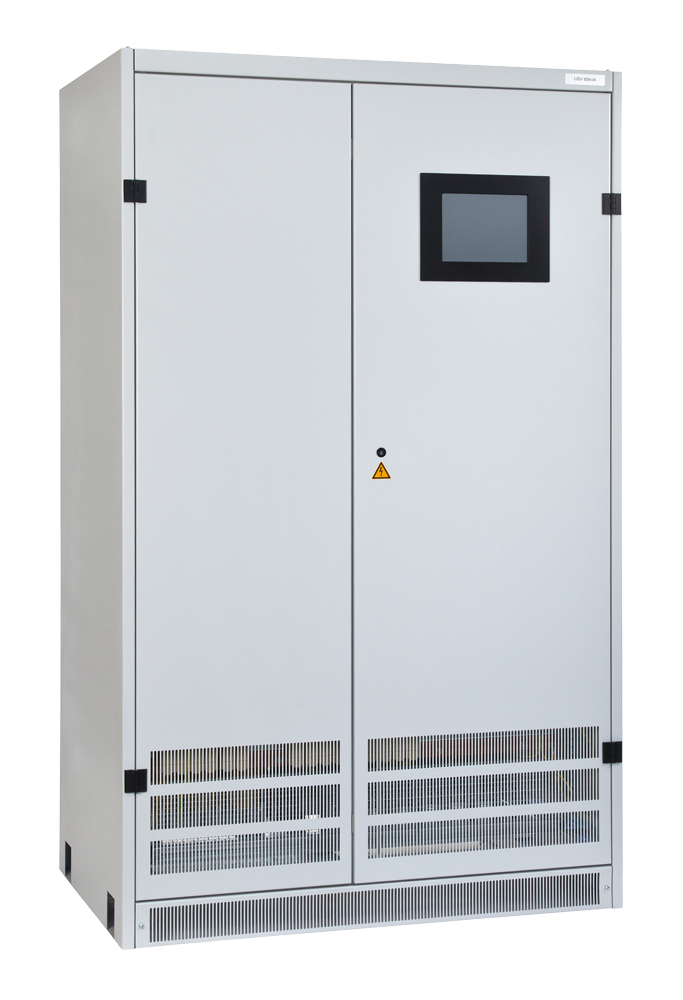

Frequenzwandler
Typ FW-5443 (1~) und FW-5444 (3~)
Typ FW-5444-DB (3~) speziell für Bahnanwendungen
Anwendungsbereich
Mit unseren Frequenzwandlern, die wir mit Leistungen bis zu 500 kVA anbieten, lassen sich Wechselstromverbraucher mit konstanten Spannungen, abweichend zum Eingangsnetz, versorgen.
Es erfolgt eine Anpassung von Frequenz und Spannung auf fest eingestellte Parameter. Ein- und Ausgangsspannung sind galvanisch getrennt.
Die Frequenzwandler enthalten die bewährten Komponenten aus unseren Industrie-USV-Anlagen und zeichnen sich durch höchste Zuverlässigkeit, übersichtlichen Aufbau und Wartungsfreundlichkeit aus.
Neben den klassischen Frequenzen von 50 Hz, 60 Hz usw. werden häufig Lösungen für Bahnanwendungen mit z. B. 16.7 Hz realisiert.
Sollten Sie nach einem Gerät mit frei einstellbarer Ausgangsspannung und -frequenz suchen, so finden Sie dieses unter dem Bereich „Testen und Simulieren“ als
AC-Quelle/Senke.
Wesentliche Merkmale
- Galvanische Trennung zwischen Ein- und Ausgang
- Sinusförmiger Aufnahmestrom, geringe Blindleistungsaufnahme
- Farbiges TFT – Touch Screen Display als Anzeige- und Bedieneinheit, inkl. Meldespeicher zur Fehlerdiagnose
- Hohe Prüfspannungen gem. EN 50124-1 aus dem Bahnbereich
Kundenspezifische Anpassungen
- Spezifische elektrische Parameter, z.B. Frequenz/ Spannung, Kurzschlussströme, Überlastverhalten
- Spezifische mechanische Parameter, z. B. Schutzart, Bodenblech, Lackierung
- Kundenspezifische Ausstattung, z. B. Schutzorgane, Lüfterüberwachung, Schnittstellen
Technische Daten
Frequenzwandler
Typ FW-5443 (1~) und FW-5444 (3~)
Nennleistung | 10 – 500 kVA |
Netzspannung | 3/PE AC 400/230V, |
Ausgangsspannung | Feste Spannung im Bereich von: |
Feste Ausgangsfrequenz | 16,7 Hz, 40 Hz, 50 Hz, 60 Hz, 400 Hz, 800 Hz |
Ausgangsfrequenzgenauigkeit | ±0,1 % |
Spannungstoleranz
statisch | ± 1 % |
dynamisch | ± 4 % bei 100 % Laständerung (< 400 Hz) |
asymmetrische Last | ± 2 % bei 100 % Schieflast (L-N) |
Ausregelzeit (Momentanwertregelung) | < 4 ms |
Überlastverhalten | 1.50 x INenn für 60 Sekunden |
Kurzschlussverhalten | kurzschlussfest |
Wellenform | sinusförmig |
Klirrfaktor (bei linearer Last) | ≤ 3 % |
Zulässiger Crestfaktor des Laststroms | ≤ 2.3 bei Nennleistung |
Zulässiger Leistungsfaktor | 0.0 ind. - 0.0 kap. |
Allgemeine Daten
Schutzart gemäß EN 60529 | IP 20 (Boden IP 00) |
Zulässige Umweltbedingungen:
Lagerung gemäß EN 60721-3-1 | 1K21 / 1M11 +5 bis +40 °C |
Transport gemäß EN 60721-3-2 | 2K12 / 2M4 -45 bis +70 °C |
Betrieb gemäß EN 60721-3-3 | 3K22 / 3M11 +5 bis +40 °C
|
Zulässige Aufstellhöhe bei Nennlast | 1 000 m NN |
Kühlart | Leistungsabhängig, |
Instrumentierung | TFT-Panel mit Touch-Bedienung |
Angewandte Richtlinien und Normen
Niederspannungsrichtlinie | 2014/35/EU |
EMV Richtlinie | 2014/30/EU |
RoHS Richtlinie | 2011/65/EU |
EMV Normen | EN 61439-1 |
Allgemeine Anforderungen | EN 61439-1 |
Technische Änderungen vorbehalten
Gerne prüfen wir Ihre Anforderungen/
Broschüre FW-5443 + 5444 als PDF
Broschüre FW-5444-DB als PDF
Broschüre FW-5442-Modul als PDF
