Stromversorgung / Gleichrichter

Gleichrichter – überlastfähig

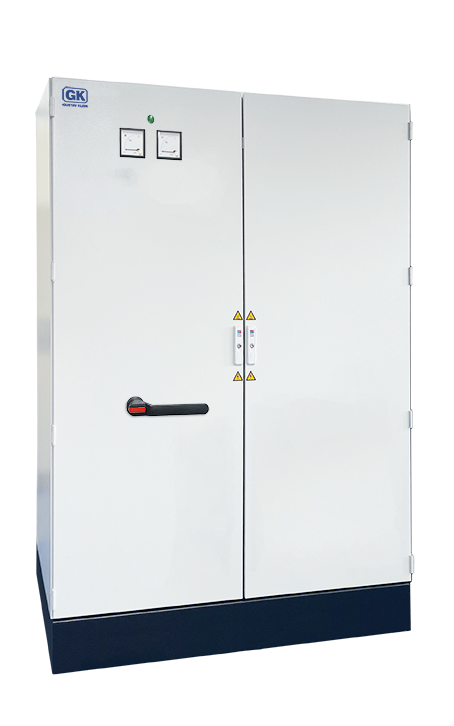

Typ GR-3880

Bidirektionaler Gleichrichter mit 750 V / 1500 V für industrielle Anwendungen

Der GR-3880 ist eine hochmoderne, bidirektionale DC-Stromversorgung für 2-Quadrantenbetrieb. Ohne Umschaltung wird überschüssige Energie im Rückspeisebetrieb ins AC-Netz geleitet.

Er besteht aus zwei einzeln, seriell oder parallel einsetzbaren IGBT-Gleichrichtern, die eine konstante Spannung zwischen 600 und 750 VDC liefern. Ein Trenntransformator sorgt für galvanische Trennung zwischen DC- und AC-Netz und erhöht die Sicherheit. Konfiguration und Bedienung erfolgen über Modbus TCP/IP oder VNC, optimiert für einfache Integration und Anpassung.

Anwendungsbeispiele

1. Aufbau unternehmensinterner DC-Netze / Versorgung von DC-Verbrauchern

Der GR-3880 ist die ideale Lösung zum Aufbau unternehmensinterner DC-Netze.

Je nach Betriebsart stehen Spannungen im Bereich von 600 bis 750 V DC bzw. 1200 bis 1500 V DC zur Verfügung (mit voll belastbarem Mittelpunkt).

Beispiele:
• 3 level converter
• DC-betriebene Anlagen und Maschinen

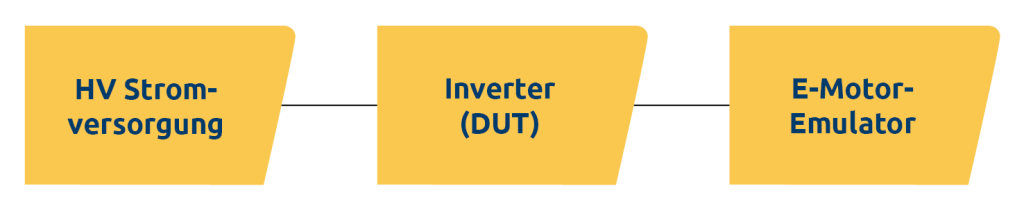

2. Stromversorgung für E-Motor-Emulatoren

Mit einer Spannung von 600 bis 1500 V DC liefert unsere HV-Stromversorgung die nötige Energie für Ihre Hochspannungsanwendungen.



Standardausstattung

Allgemeine Daten
• Gleichrichterausführung IGBT, PWM galvanisch getrennt
• Flüssigkeitskühlung
• Überlastfähig

Sicherheitsmerkmale
• Sicherheitsschaltgerät nach EN ISO 13849-1
performance level c
• Lasttrennschalter AC
• Anschlussklemmen für externen Not-Halt
• Zwei analoge Voltmeter in Schranktür
• DC-Ausgänge potentialgetrennt zum AC-Netz
sowie untereinander (galvanische Trennung)
• Meldeleuchte bei Betrieb
• Je Ausgangskanal ein Isolationswächter

Schnittstellen
• Modbus TCP/IP
• VNC über Ethernet

Standardausstattung

Der GR-3880-1500-300 verfügt über zwei galvanisch getrennte Gleichrichter, die den Anforderungen entsprechend flexibel verschaltet werden können.
Durch den Verbund zweier GR-3880-1500-300 eröffnen sich weitere Betriebsarten und damit die Möglichkeit höhere Leistungen und Ströme zu realisieren. Im Verbund ist die Steuerung zweier GR-3880 komfortabel über eine Anlagenschnittstelle möglich.

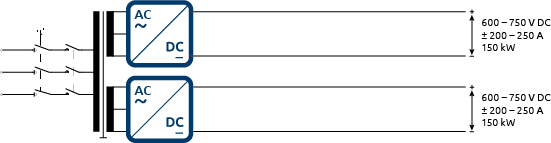

Schaltbild

Technische Daten

Typ GR-3880

Netzspannung

300 kW

Überlast

320 kW für 30 Sekunden, alle 5 Minuten

Ausgangsstrom pro Ausgangskanal UDCmin:

250 A

Ausgangsstrom pro Ausgangskanal UDCmax:

200 A

Eingangsspannung

3/PE AC 400 V/380 V ±10 %
Bei Nennspannung 380 V reduziert sich die Nennleistung inklusive Überlast um 5 %

Messauflösung

Spannung: 16 Bit
Strom: 16 Bit

Regelgenauigkeit

Spannung: 0,4 % fs
Strom: 3% fs

Spannungsrestwelligkeit an ohmscher Last

< 0,5 % fs

Zulässige Umweltbedingungen:

Lagerung  gemäß EN 60721-3-1 (Langzeit)

Transport  gemäß EN 60721-3-2 (Kurzzeitlager)

Betrieb gemäß EN 60721-3-3

1K21 / 1M11     +5 bis +40 °C
2K12 / 2M4      -25 bis +70 °C
3K22 / 3M11     +5 bis +40 °C

Abmessungen (B x T x H)

1600 x 800 x 2200 mm

Kühlung

„WF“ (Flüssigkeitskühlung)

Sicherheit von Maschinen

EN 60204-1:
Ausnahmen Abs. 13.2 Identifizierung von Leitern
Sicherheitsschaltgerät nach EN ISO 13849-1

fs = full scale, vom Endwert  //  Technische Änderungen vorbehalten

Gerne prüfen wir Ihre Anforderungen/Spezifikation auf Realisierbarkeit.
