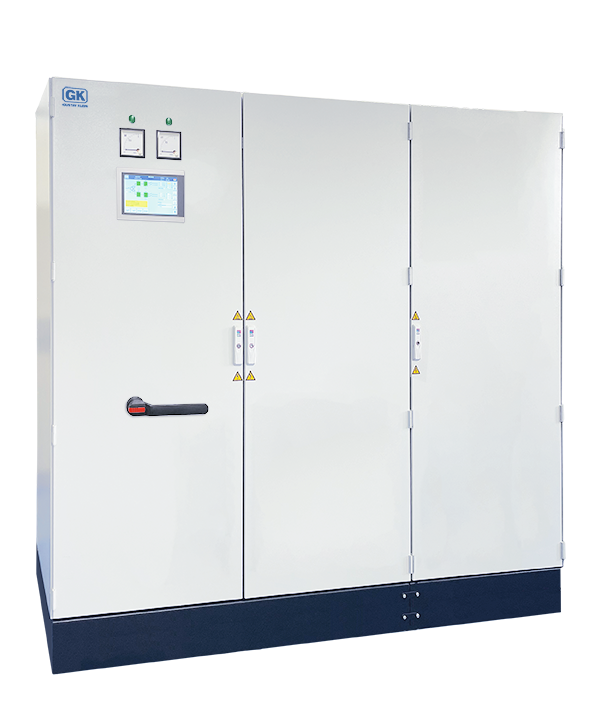

I-TS-3872: Hochmoderne, wassergekühlte DC-Quelle / Senke. Je nach Anforderung kann das System in Betriebsart Einzel, Seriell oder Parallel genutzt werden. Im seriellen Betrieb sind Spannungen bis zu 1500 V möglich.
Unser Hochleistungstestsystem I-TS (Infeed test system) ist eine hochdynamische, bidirektionale DC-Stromversorgung mit kontinuierlichem und unterbrechungsfreiem Übergang von Quellen- und Senkenbetrieb. Durch die 3-Level Technologie bietet es einen einstellbaren Spannungsbereich von 10 – 1500 V mit ausgeführtem Mittelpunkt. Die DC-Kanäle können aber auch individuell oder parallel betrieben werden. Die hervorragende Performance ist Grundlage für verschiedenste Anwendungen in den Bereichen Automotive, Wasserstoff und Labore.
Standardausstattung
- Das I-TS-3872 überzeugt bereits in der Standard Systemkonfiguration mit seiner umfangreichen Ausstattung
und ist somit bereit für den sofortigen Einsatz bei Kunden aus aller Welt. Im Folgenden ein kleiner Auszug:
Allgemeine Daten: - Eingangsspannung 380/400 V, 50/60 Hz
- Sense-Anschlüsse zur Spannungsmessung / -regelung
- DC-Strom- und Spannungsmessung mit 0,1 % full scale Genauigkeit
- Ausführung Batterietester / Batterieemulator umschaltbar
- Schutzart IP54
- Flüssigkeitskühlung
- Integrierter Wasser / Wasser-Wärmetauscher
- Plug and Play Parallelisierung von zwei I-TS 3872 mit gleichen technischen Daten
Sicherheitsmerkmale
- Absperrbarer Hauptschalter als Lasttrennschalter mit Sicherungen
- Sicherheitssteuerung für Performance Level d nach EN 60204-1 / ISO 13849-1
- Voltmeter und Bereitschaftsleuchte in Schranktüre
- Redundante DC-Ausgangsschütze
- Anschlussklemmen für externen „Not-Halt“
- 2x Anschlussklemmen für externen „Stopp“
- 1x Anschlussklemmen für externe „Betriebsartenwahl“
- DC-Ausgänge potentialgetrennt
- 2x Isolationsüberwachungsgeräte (separat schaltbar)
Schnittstellen
- 10 Zoll Display mit Touch-Bedienung
- Schnittstelle Modbus / TCP
- Schnittstalle CAN (100 Hz, dbc-Datei erhältlich)
- Schnittstelle VNC
Optionen (auszugsweise)
- 2x Feldbusschnittstellen EtherCAT oder Profinet IO oder Profibus DP (eine pro Kanal)
- Türzuhaltung
- Ausfallsichere Rückmeldung: Not-Halt, Stopp, DC-Ausgangsschütze offen (keine Einzelauswahl möglich)
Typische Anwendungen
- Batterietests (Lade- und Entladetests von Batterien)
- Batteriesimulation / Batterieemulation
- Last für Brennstoffzellen
- Teststromversorgung für Schütze, Sicherungen und Leistungsschalter
- Test von DC-Motoren (Antriebsstrang)
- EV / EVSE Testing (comemso electronics)
- Stromversorgung von Zügen für Wartungszwecke in den ICE-Werken

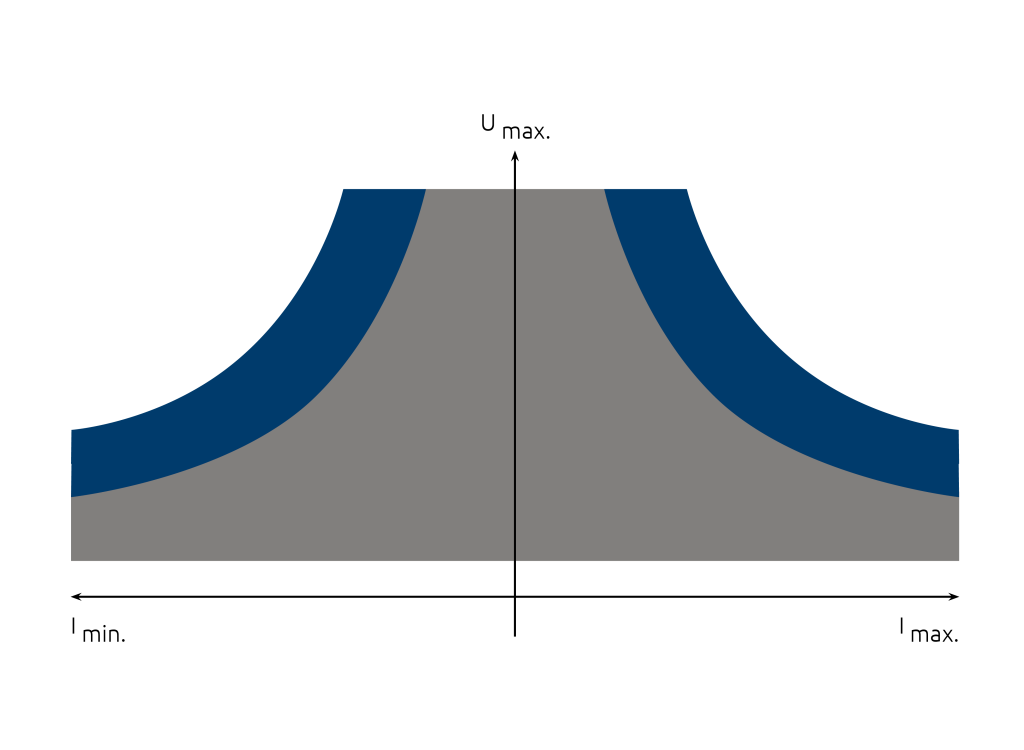

Leistungshyperbel
Technische Daten
Typ MI-TS-3872
Eingangsspannung / | 380 / 400 V ± 10 %, 3-phasig, PE, 50 / 60 Hz ± 5 % |
Messauflösung | Spannung: 16 Bit ADC |
Regelgenauigkeit | Spannung: 0,1 % fs |
Restwelligkeit | Spannung: ≤ 0,1 % eff. fs |
Spannungstoleranz | Batterietester < 3% fs |
Kurzschlussverhalten | Kurzschlussfest: |
Zulässige Umweltbedingungen: Lagerung gemäß EN 60721-3-1 |
|
Kühlung | Flüssigkeitskühlung (IP54) |
Sicherheit von Maschinen - | EN ISO 13849-1 |
Sicherheit von Maschinen | EN 60204-1 ausgenommen: |
EMV Normen | EN 61000-2-4 Klasse 3 |
Beispielhafte Typen
Typ | I-TS-3870-1500 |
|---|---|
max. DC-Spannung in V | 1500 |
Leistung in kW | 300, 600 |
Strom in A |
|
Stromanstiegszeit bei UNenn 10 % - 90 % in ms | < 1,3 |
Technische Änderungen vorbehalten
