Battery pack / Brennstoffzelle / e-Powertrain
DC-Quelle/Senke
Single-Channel System – Überlastfähig
I-TS-3870-ol: Einkanalsystem für Tests und Simulationen von Batterien, Brennstoffzellen und Antriebssträngen. Ein Ausgang mit bis zu 1500 V oder 2000 A. Maximale Leistung im Einzelbetrieb 650 kW, bis zu 2,6 MW im Parallelbetrieb (Maximalwerte für Spannung, Strom und Leistung abhängig von der spezifischen Konfiguration).
Unser Hochleistungstestsystem I-TS-Überlastfähig (Infeed test system – overload) ist eine hochdynamische, bidirektionale DC-Stromversorgung mit kontinuierlichem und unterbrechungsfreiem Übergang von Quellen- und Senkenbetrieb. Die hervorragende Performance ist Grundlage für verschiedenste Anwendungen in den Bereichen Automotive, Wasserstoff und Labore.
Die Ausführung unseres Infeed test system als Version I-TS-3870- Überlastfähig ermöglicht eine kurzzeitige Überlast am DC-Ausgang. Hierdurch können bestimmte Betriebspunkte außerhalb des Nennbereichs angefahren werden und somit Anforderungen im Prüfablauf durch das I-TS erfüllt werden. Die technischen Daten des DC-Wandlers hinsichtlich Ausgangsspannung und Ausgangsstrom bleiben unverändert. Es ist jedoch für maximal 60 s eine bis zu 50 % höhere Ausgangsnennlast verfügbar. Die anschließende Regenerationszeit (≤ Nennlast) beträgt die 5-fache Überlastzeit.
Standardausstattung
- Das I-TS-3870-ol (overload) überzeugt bereits in der
Standard Systemkonfiguration mit seiner umfangreichen Ausstattung und ist somit bereit für den sofortigen Einsatz bei Kunden aus aller Welt. Im Folgenden
ein kleiner Auszug:
Allgemeine Daten: - Eingangsspannung 380/400 V, 50/60 Hz
- Sense-Anschlüsse zur Spannungsmessung / -regelung
- DC-Strom- und Spannungsmessung mit 0,1 % full scale Genauigkeit
- Ausführung Batterietester
- Schutzart IP20
- Geräuschreduzierte Ausführung (Schwingmetalle, Lüftersteuerung)
- Luftkühlung
Sicherheitsmerkmale
- Absperrbarer Hauptschalter als Lasttrennschalter mit Sicherungen
- Sicherheitssteuerung für Performance Level d nach EN 60204-1 / ISO 13849-1
- Stopp-Schalter in Schranktüre
- Voltmeter und Bereitschaftsleuchte in Schranktüre
- Redundante DC-Ausgangsschütze
- Anschlussklemmen für externen „Not-Halt“
- Anschlussklemmen für externen „Stopp“
- DC-Ausgang potentialgetrennt zum AC-Netz (galvanische Trennung)
Schnittstellen
- 10 Zoll Display mit Touch-Bedienung
- Schnittstelle Modbus / TCP
- Schnittstalle CAN (100 Hz, dbc-Datei erhältlich)
- Schnittstelle VNC
Optionen (auszugsweise)
- Sicherheitslevel
Erhöhung auf Performance Level e als Sonderoption - Ausführung Batterieemulation (erhöhte Ausgangskapazität)
Hardware- und Softwareadaption für spezielle Anwendungen zur Verbesserung der Spannungsstabilität für die Batterieemulation - Schutzdiode am DC-Ausgang
Zuschaltbare Diode zum Schutz des Prüflings im reinen Senkenbetrieb - Isolationsüberwachung
Schutzeinrichtung zur Überwachung der galvanischen Trennung des DC-Ausgangs
- Parallellauf
Steigerung der verfügbaren Leistung für bestimmte Anwendungen durch Master-Slave Betrieb - Schnittstellen
Große Auswahl verschiedenster optionaler Schnittstellen wie z.B. CAN-Highspeed (1 kHz), SCPI, EtherCAT, Profibus, Profinet, Analog, LabVIEW, Matlab/Simulink - DC-Ausgangsschütze mit höherer Leistungsfähigkeit
Zur Erhöhung der Lebensdauer stehen DC-Ausgangsschütze mit erhöhter Stromfähigkeit optional zur Auswahl - Türkontaktschalter, Türzuhaltung, Sonderschließzylinder
Betreibersicherheit hat oberste Priorität, darum sind weitere Sicherheitsausstattungen für unsere Kunden verfügbar
- Schaltschränke in Sonderausführungen
Rittal Schaltschränke, Sondersockel, Schränke auf Rollen, Sonderlackierungen, Aderendkennzeichnung. Das I-TS kann an die verschiedensten Kundenwünsche und örtlichen Gegebenheiten angepasst werden - NA-Schutz mit Netzanalysemessgerät für
Erzeugungsanlagen (VDE-AR-N 4105, VDE-AR-N 4110)
Aufgrund von Richtlinien des Netzbetreibers kann ein NA-Schutz zur Überwachung der Netzqualität für das I-TS erforderlich sein - Wasserkühlung inklusive Erhöhung der Schutzart auf IP54
Zur Minimierung der Abwärme an den Raum bzw. der Geräuschminderung ist eine Wasserkühlung der Schaltschränke erhältlich. Zugleich erhöht sich dadurch auch die Schutzart des I-TS
Typische Anwendungen
- Batterietests (Lade- und Entladetests von Batterien)
- Batteriesimulation / Batterieemulation
- Last für Brennstoffzellen
- Teststromversorgung für Schütze, Sicherungen und Leistungsschalter
- Test von DC-Motoren (Antriebsstrang)
- EV / EVSE Testing (comemso electronics)
- Stromversorgung von Zügen für Wartungszwecke in den ICE-Werken

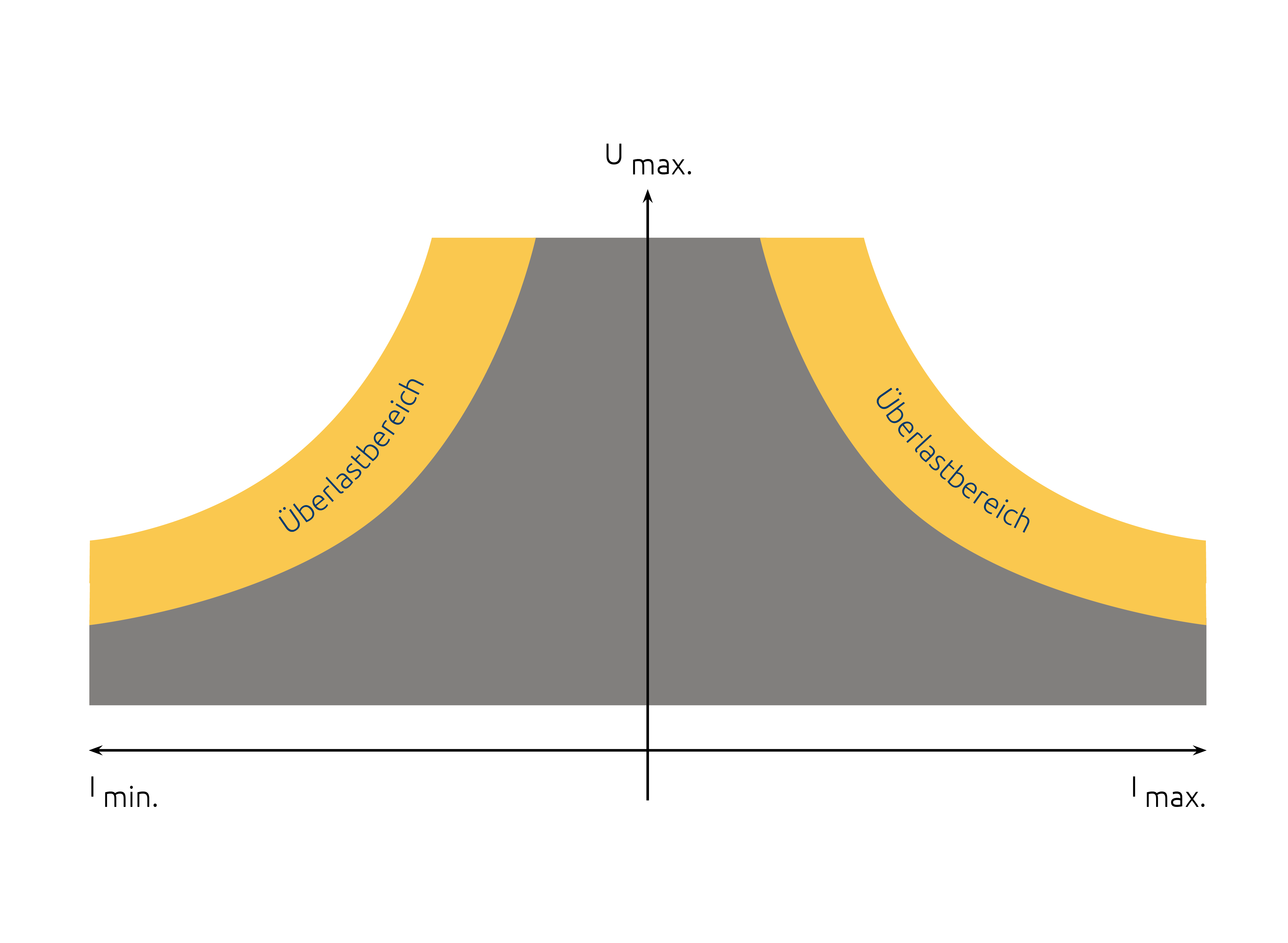

Leistungshyperbel
Technische Daten
Typ I-TS-3870-ol
Eingangsspannung / | 380 / 400 / 440 / 480 / 690 V ± 10 %, |
Messauflösung | Spannung: 16 Bit ADC |
Regelgenauigkeit | Spannung: 0,1 % fs |
Restwelligkeit | Spannung: ≤ 0,1 % eff. fs |
Spannungstoleranz | Batterietester < 3% fs |
Kurzschlussverhalten | Kurzschlussfest: |
Zulässige Umweltbedingungen: Lagerung gemäß EN 60721-3-1 |
|
Kühlung | Luftkühlung (IP20, IP21, IP23) |
Sicherheit von Maschinen - | EN ISO 13849-1 |
Sicherheit von Maschinen | EN 60204-1 ausgenommen: |
EMV Normen | EN 61000-2-4 Klasse 3 |
Beispielhafte Typen
Typ | I-TS-3870-600-ol | I-TS-3870-800-ol | I-TS-3870-1000-ol |
|---|---|---|---|
max. DC-Spannung in V | 600 | 800 | 1000 |
Leistung in kW | 60, 100, 160, 250, 320, 400 | 100, 160, 250, 320, 400 | 60, 100, 160, 250, 320, 400, 500 |
Strom in A |
|
|
|
Stromanstiegszeit bei 0,5x UNenn 10 % - 90 % in ms | < 1,0 | < 1,0 | < 1,3 |
Technische Änderungen vorbehalten
