Battery pack / Brennstoffzelle / e-Powertrain
DC-Quelle/Senke
DC-Quelle / Senke Standard:
I-TS-3840: Das I-TS-3840 ist eine DC-Quelle / Senke mit einem Kanal, die mit ausgewählten Optionen ergänzt werden können. Das Design ist standardisiert, die verfügbaren Optionen
sind in den bereits erstellten Designs vorgesehen.

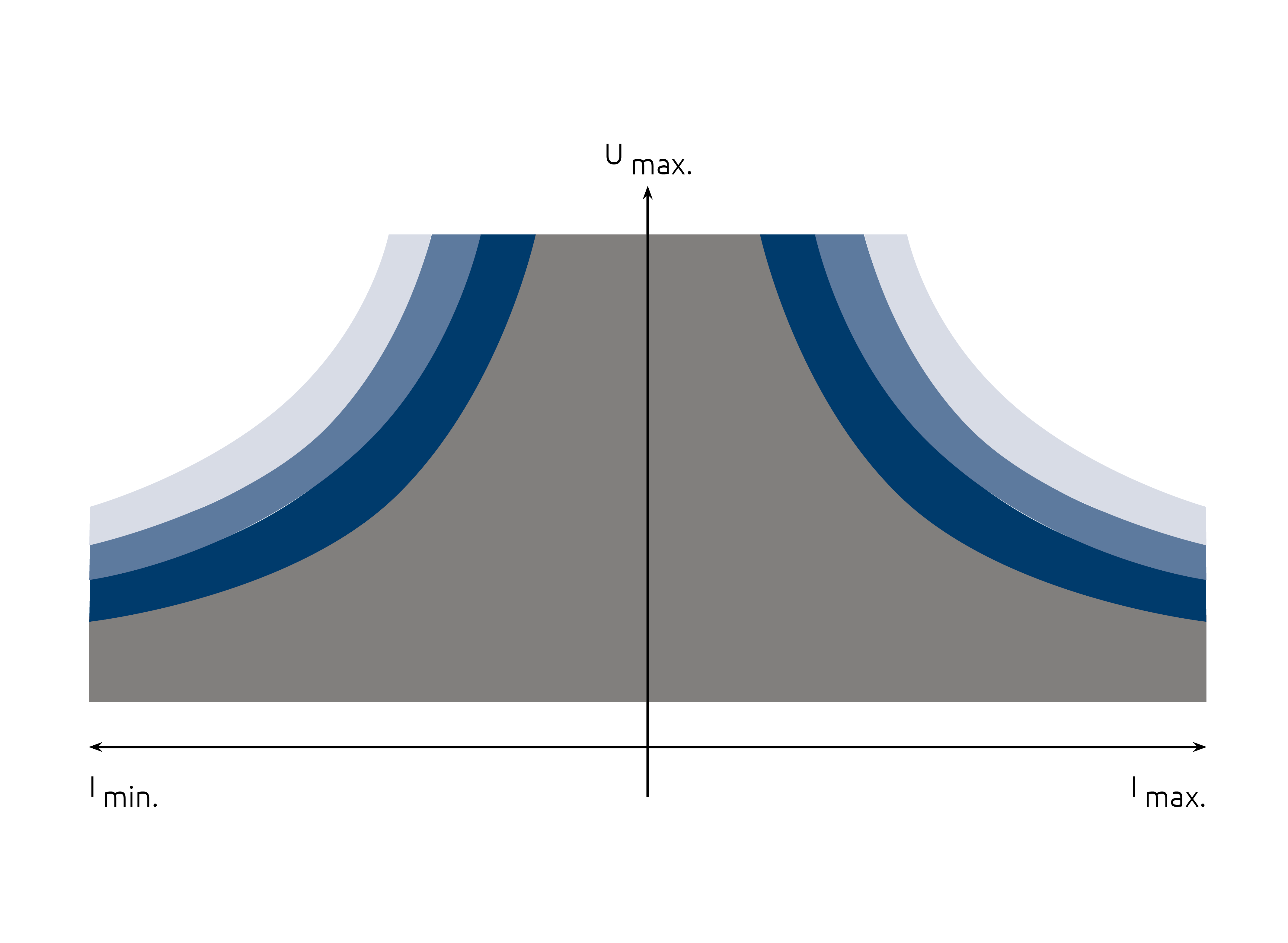

Unser Hochleistungstestsystem I-TS (Infeed test system) ist eine hochdynamische, bidirektionale DC-Stromversorgung mit kontinuierlichem und unterbrechungsfreiem Übergang von Quellen- und Senkenbetrieb. Die hervorragende Performance ist Grundlage für verschiedenste Anwendungen in den Bereichen Automotive, Wasserstoff und Labore.
Standardausstattung
- Eingangsspannung (Standard): 3x 400 V, 3x 380 V, 50 / 60 Hz
- Hauptschalter (Lasttrennschalter mit Sicherungen im AC-Eingang; in Aus-Stellung absperrbar)
- Sicherheitssteuerung für Performance Level d (PLd) gemäß ISO 13849-1 / EN 60204-1
- Display mit Touch-Bedienung
- Ausführung „Batterietester / Batteriesimulator" umschaltbar
- Analoges Voltmeter in der Schranktür
- DC-Ausgangsschütze mit erhöhter Kurzzeitstrombelastbarkeit
- DC-Strommessung mit 0,1 % fs Genauigkeit
- Anschlussklemmen für DC-Spannungsmessung (Genauigkeit 0,1 % fs mit Sense-Leitungen)
- Anschlussklemmen für externen „Not-Halt“
- Anschlussklemmen für externen „Stopp“
- Anschlussklemmen für Kalibrierkoffer
- Schnittstelle Modbus TCP-IP
- Schnittstelle CAN-Bus („100 Hz“ mit dbc-Datei)
- Schnittstelle VNC über Ethernet
- Schutzart IP 20, alternativ IP54
- Geräuschreduzierte Ausführung (Schwingmetalle, Lüftersteuerung)
- Rittal Schrank Type VX
Optionen
- (M)I-TS-ISO-3.0, Isolationsüberwachungsgerät DC
- I-TS-Parallel 3.0, Parallel-Steuergerät
- I-TS-Stopp, Stopp-Taste (schwarz) in der Schranktür installiert
- (M)I-TS-E-Stopp, Not-Aus-Taster (gelb/rot) in der Schranktür installiert
- (M)I-TS-IF-ANALOG-IN, Schnittstelle „Analog-Eingang“
- (M)I-TS-IF-ANALOG-OUT, Schnittstelle „Analog-Ausgang“

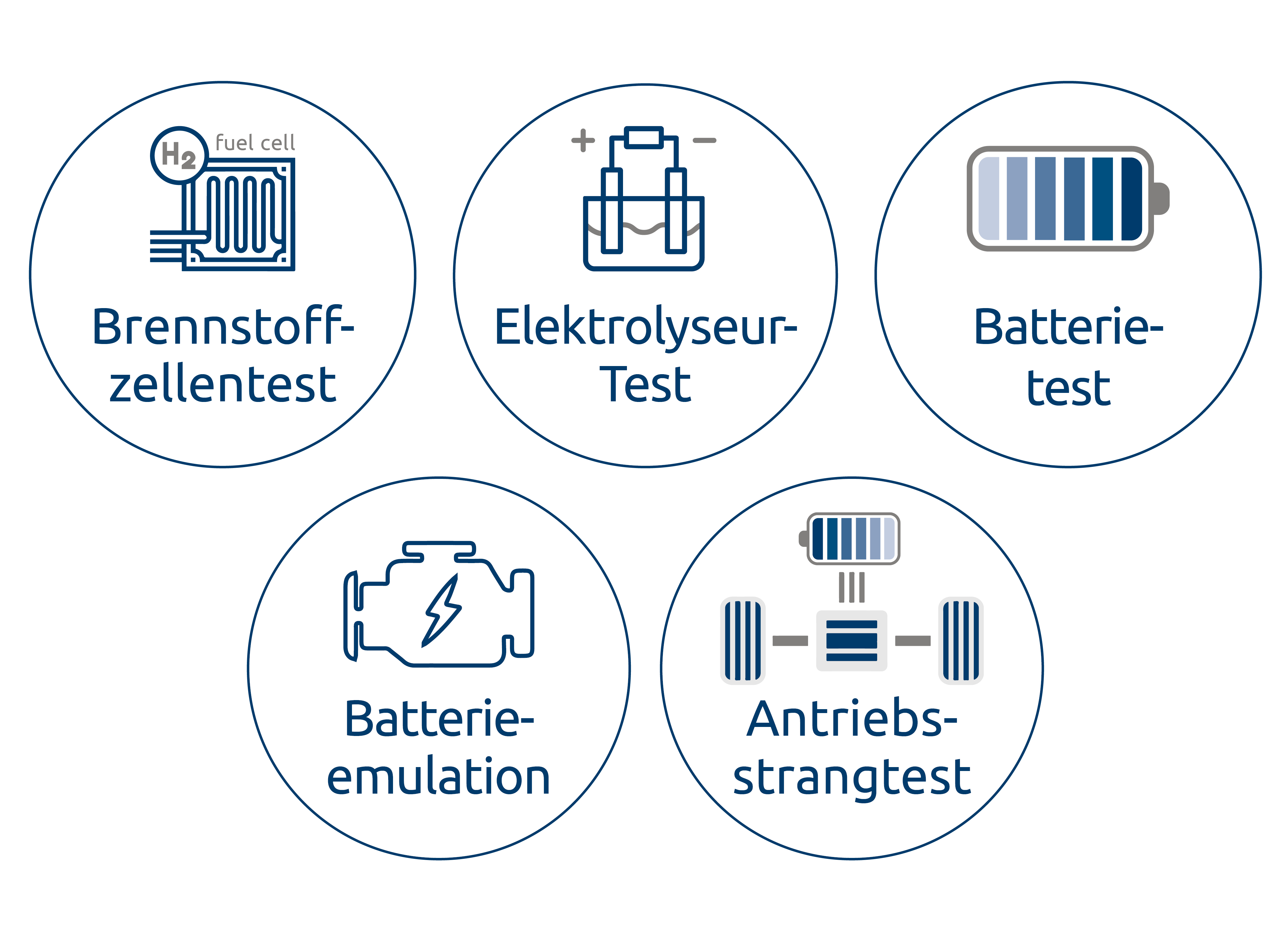

Typische Anwendungen
- Batterietests (Lade- und Entladetests von Batterien)
- Batteriesimulation / Batterieemulation
- Teststromversorgung fü r Schü tze, Sicherungen und Leistungsschalter
- Test von DC-Motoren (Antriebsstrang)
- EV / EVSE Testing
- Last fü r Brennstoffzellen
I-TS-3840 als PDF
Übersicht der verschiedenen Modelle als PDF
